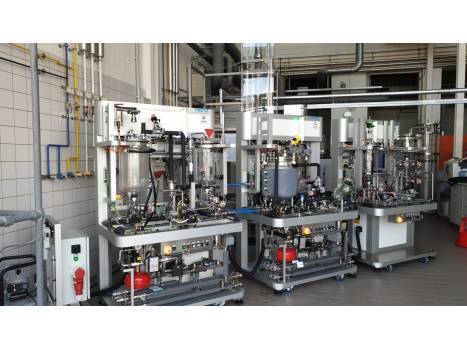

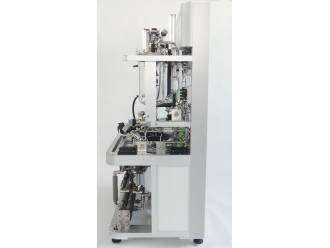

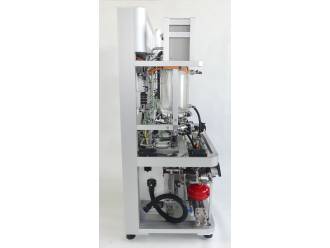

Modulare Modellfabrik - Vom Schulungssystem zur kundenspezifischen Versuchsanlage
Im Zusammenspiel mit unserem Endkunden ist diese modulare Modellfabrik entstanden. Diese Anlage kann flexibel erweitert werden.
Realisierte Module:

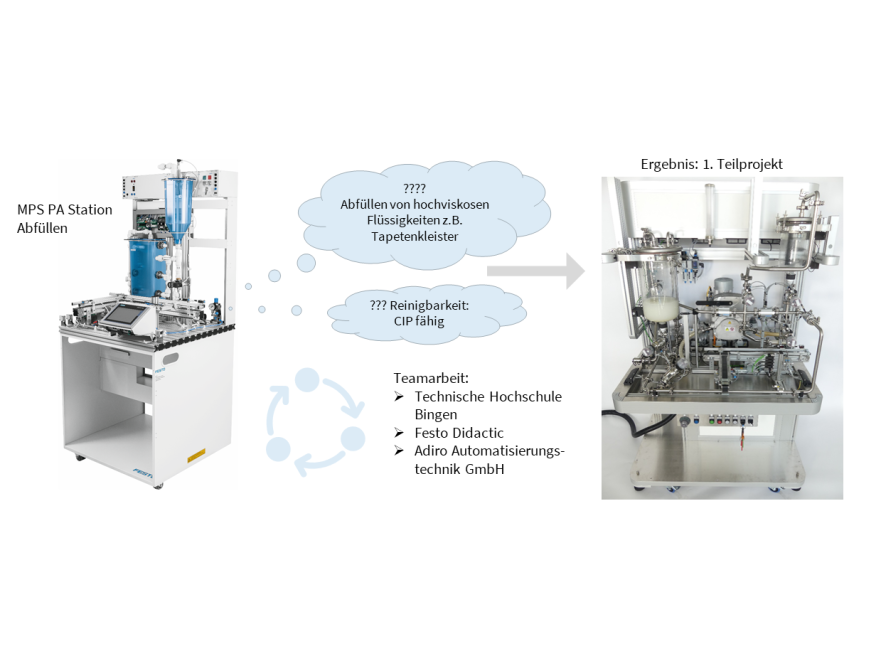

Weitere Module in Planung bzw. im Bau. Aus einer didaktischen Schulungsanlage MPS PA 204 sind diese flexible Anlagenmodule entstanden hinter dem ein realer Prozess steht.
Highlights
- Schnell-Kupplungen für den Anschluss von Vorgänger - und CIP-Modul
- Edelstahlverrohrung mit TriClamp-Verbindern nach ASME BPE
- Maschinengestell mit integriertem Schaltschrank und Busgehäuse
- Bedieneinheit mit RFID-Betriebsartenwahlschalter
- Prozesssteuerung mit Beckhoff CX5410
- Multikontakt-Buchsen

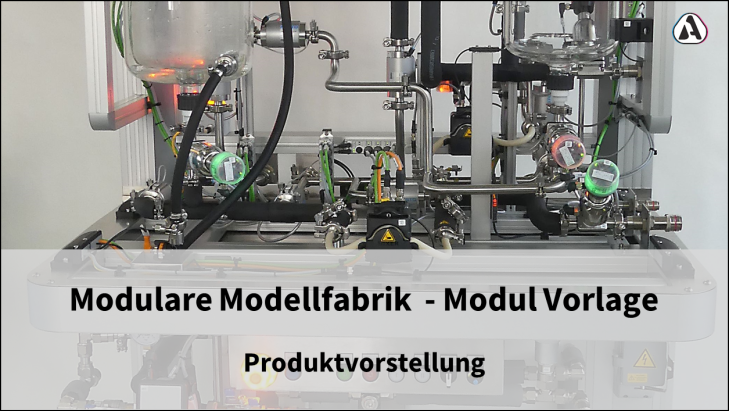

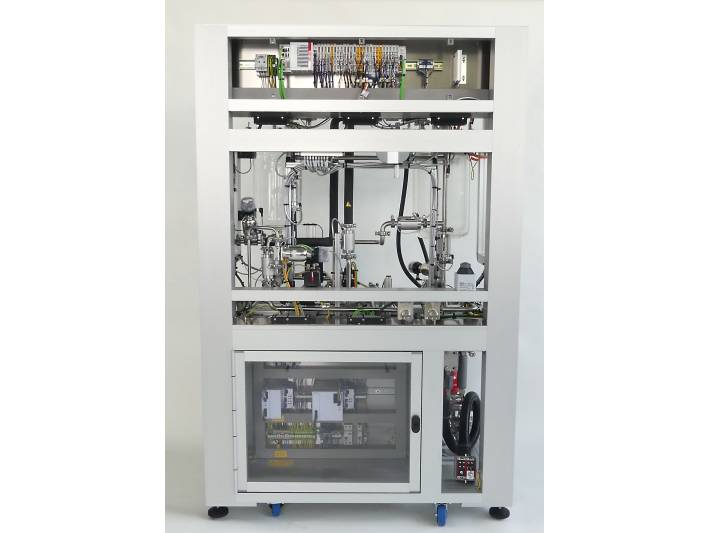

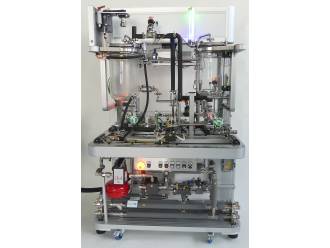

Modul Vorlage
Highlights
- Glasbehälter ca. 10 l mit kapazitiver-Füllstandsüberwachung und Überlaufschutz
- Schlauchpumpe

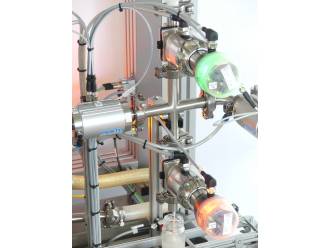

- Quetschventile mit Stellungsabfrage
- Membranventil mit Stellungsabfrage
- Festo pneumatische Ventilinsel VTUG

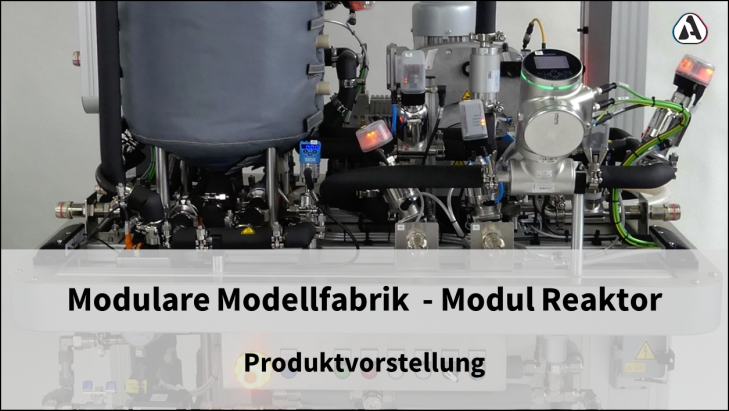

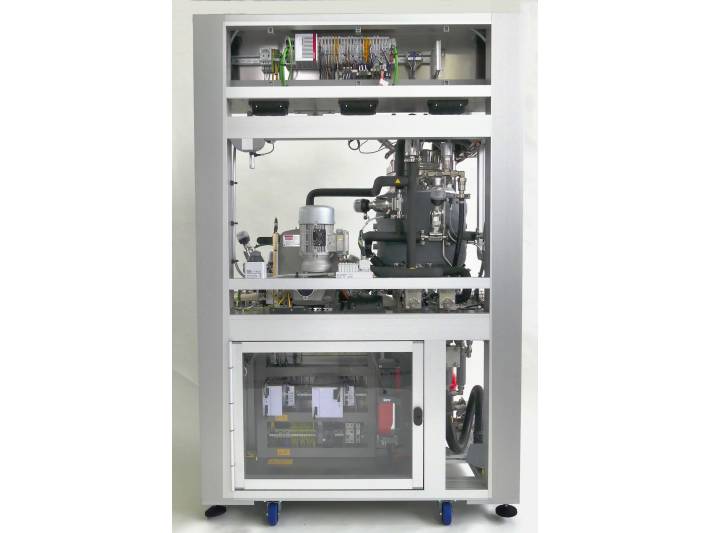

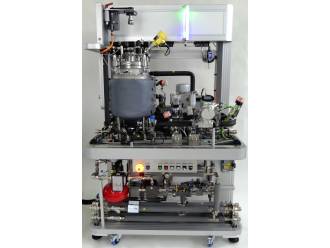

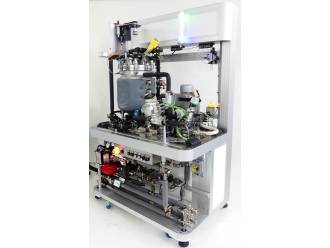

Modul Reaktor
Highlights

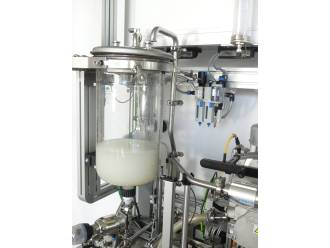

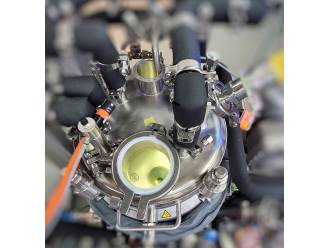

- Edelstahlreaktor mit Schauglas und Beleuchtung
- Schlauchpumpe mit SEW Frequenzumrichter
- Quetschventile mit Stellungsabfrage
- Membranventil mit Stellungsabfrage
- Festo pneumatische Ventilinsel VTUG

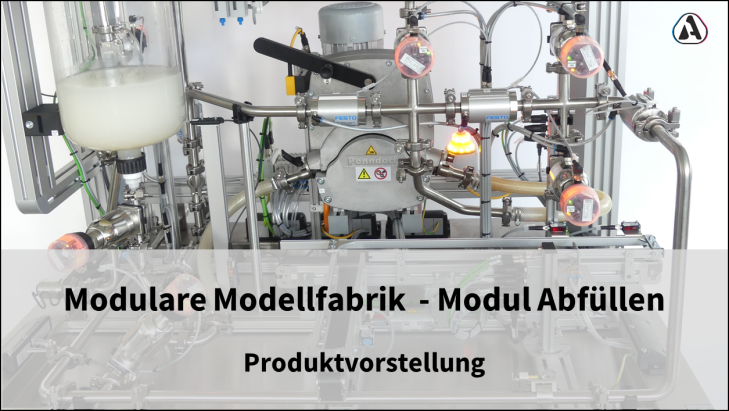

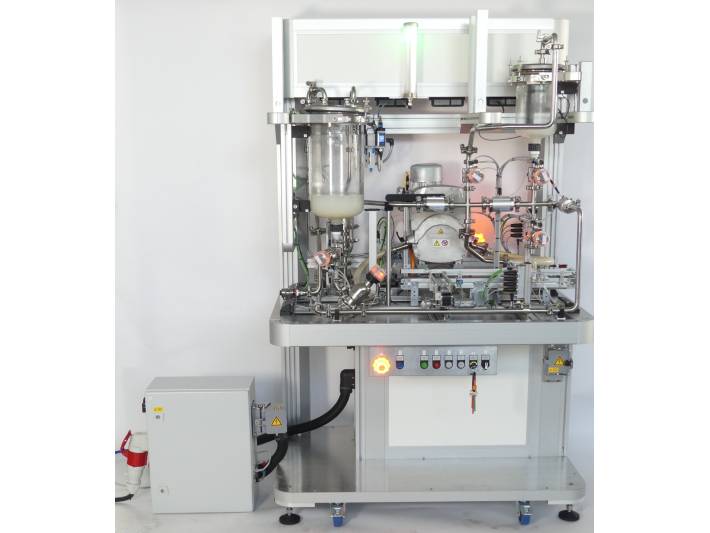

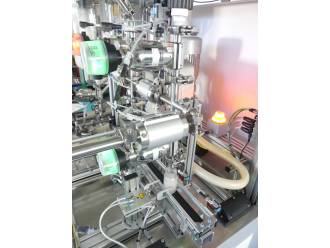

Modul Abfüllen
Das Modul Abfüllen ist bestimmt für die Förderung von flüssigen Medien und Suspensionen.
Highlights
- Glasbehälterfertigung nach Adiro Konstruktion
- Schlauchpumpe
- CIP fähig
